Création de la page : 8 Janvier 2017

Mise à jour 1 :

Rack de Communication APRS mobile ou fixe

• Pourquoi faire ?
• Échanger des messages textes SANS Internet, de rack à rack ou via relais Digipeater
• Suivre des Véhicules GPS SANS Internet
• échanger des messages texte type sms par radio SANS internet
• Relayer des trames APRS de piéton ou faible vers Digi Wide (sans internet) OU aprs.fi (avec internet)
• Définir un niveau d’autonomie d’énergie pour chaque solution suite tempête janvier 2017 : 8 h ? 24 h ?

Utilisable en Baie 19″ de relais.

Utilisation sur table en salle de réunion ou événement sportif ou réseau supplétif ou zone non couverte 2G/3G (geocaching zone repoussée)

Obligation d’avoir – de 30 euro d’achats (200 F) en réutilisant le maximum de vieux trucs (le PC peut être un Dell Pro i7 sous Xastir si vous en avez un à la déchetterie (1000€ !), pour ma part ce sera un PC ultraportable sous windows millénium.

=> PAS de connexion internet ! = on se fiche des mise à jour, on est sécurisé d’un point de vue infrastructure.

=> Une prise 220 Volts et une PL-259 au cul du rack, pas question d’avoir pleins de câble à brancher.

derrière le transfo, peut être une prise anderson powerpole 15amp ou allume cigare pour utilisation mobile.

Nomenclature :

1. Toshiba Portege 7020CT
2. Rack 19 » 6U avec poignées
3. FDC FD-160A VHF 136-174MHZ Professional Handheld FM
4. OS : Windows Millénium propre (install neuve)
5. Drivers 7020CT propre (originaux)







hangar

Foxdigi + DJ180+batterie+solaire+régulateur solaire+1/4 ou 5/8 homemade (mettre volmetre galva sur la sortie solaire et non sur la batterie ou un poussoir)

Home

Rack 19″ Echolink

• eeepc Win XP + FTH-2006 + 1/4 + filtrage antiparasite

Rack 19″ Phonie VHF/UHF + APRS

1. 7020CT WINXP + Dock RS232 + ou USB RS-232 ?
2. PK-232 avec 2 cable liaison radio (FT-60) et  ? ou CCW ?
3. Tosmetre ?
4. GPS ?  on le branche ou ? sur quoi ?
5. Alim 220V 12V 5a  + Type d’alim ? place ? 12cm largeur restante une fois 7020ct racké.

Box Radio VHF Russe portable

FT-7800 + Roypow 120watts + TosMetre + Micro DTMF + Batterie 12V 2.5A + Antenne mobile + Cable Yaesu Packet + Cable Yaesu Prog

Station Météo ADS-WS1 Weather Station, Argent Data Systems

Quel Lieu ? Quel alimentation ? quelle radio ?

VL1

TM-D700 + 1/4″+ PM programmés+ Nuvi 350 +Gtrans cable ? + GPS maison en doublon nuvi ?

VL2

Foxtrak + Autopower off 12.5V +FTH-2006+GPS maison ?

ROC

Foxtrak + Autopower off 12.5V +FD-160A +GPS maison ?

Piéton :

AP-510 1W  + Support Digi Home ou Support Digi VL avec PM programmé en DIGI wide1-1

FT-60 VHF – UHF 5Watts

Kit_Foxtrak_Spares

Foxtrak seul dans boite avec connecteur ou celui avec soudure directe ?



Topic Cable Audio Jack vers Tracker DB9 + Alim 12V

5 câbles à faire

1. Avec FT-60 => fait pour CCW
2. avec DJ-180 => fait + test OK fait pour FoxDigi
3. pour FD160 ou utilisation foxtrak liaison directe
4. pour VL2 FTH-2006 pour FoxTrak
5. backup ? quel type ?

Prévoir Ferrites

Topic GPS :

1/ Radiosonde M2K2 GPS remettre en service

2/ Inforad NMEA 4800 à alimenter en 5V et tester

3/ Ublox à cabler

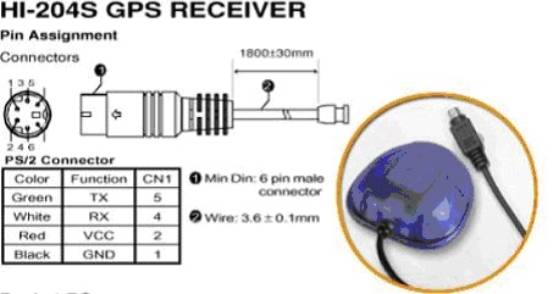

4/ Haicom 204 à réviser (refaire prise avec câble solide)

5/ GPS transparent à câbler

6/ Gamin nuvi 350 à finaliser et tester

Fait

exemple de plans













gps_TTL_DB9_MAX232-RS-232



Attente produit

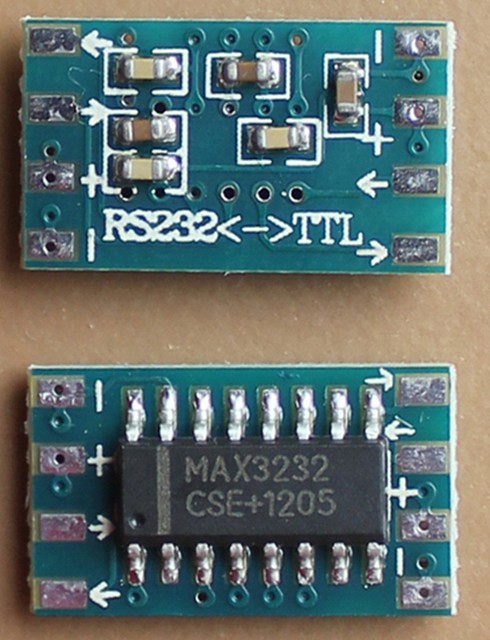

ferrite + convertisseur ttl rs-232

A faire

définir type de câble

• nombre de conducteurs, mini 4
• diamètre des brins, gaine
• Longueur entre GPS et MAX232
• Longueur entre DB9 et Max232

Alimentation piloté (ou pas) pour GPS TM-D700 (DC-DC Buck Step Down Converter Regulator Power Supply Module)

attention parasites sur 1.5 Mhz mais bon rendement

• Câble alimentation dos GPS NUVI350
• Étudier petits chargeurs floating pour les 12V 2.5A ( soit on fait du DCDC, soit on se repique à l’amont des transfos 220V)

TecMate – OptiMATE DC to DC



Préparer fichier de programmation mémory pour Yaesu / Kenwood / Baofeng

• VHF relais locaux
• VHF tactique
• LPD tactique
• PMR tactique
• VHF Marine
• Radiosonde
