Configurer Le OpenTracker Series OT1 OT1x OT1m
Invention par un radioamateur Américain : http://n1vg.net/opentracker/documentation.php
Les versions suivantes sont vendues par Argentdata maintenant.
Détails des coûts : (Obsolète, ici pour information ou pour fabrication amateurs)
opentracker1-rev2
opentracker1-rev3
opentracker1-rev4
Opentracker Historique des révisions
Toutes les cartes de circuits imprimés ont le numéro de révision imprimé sur la carte, généralement dans le coin inférieur droit.
Révision 1: Cette révision avait seulement quelques trackers (20-25) produites, et ils n'ont pas la capacité de mesure de la tension.
Révision 2: Cette révision a eu trois variantes, toutes portant la mention "Rev 2". Ils ne diffèrent que par le fabricant de la carte et des changements trace de routage mineures. Le PCB est Vert
Révision 3: Cette révision ajoute un support de niveau TTL détecter entrée, et a présenté un PCB amélioré. carte de circuit imprimé Noire.
Révision 4: Cette révision a remplacé les transistors 2N3904 2N7000 avec des FET. Un plus gros régulateur de tension a été utilisé, avec une capacité de production de cinq volts pour alimenter un GPS. carte de circuit imprimé Rouge.
Les manuels sont téléchargeables ici en PDF original (anglais), y compris le Schéma electronique
OpenTracker Series OT1 Manual (PCB rev 4)
OpenTracker Series OT1 Manual (PCB rev 3)
OpenTracker Series OT1 Schematic, PCB Revision 2-3 (green or black)
OpenTracker Series OT1 Schematic, PCB Revision 4 (red)
Les Derniers Firmwares :
ot1.s19 | OpenTracker1 firmware (OT1, OT1x, OT1m) | March 30 2008 |
ot1-300-s19 | OT1 300 baud firmware | May 29 2006 |
ot1-psk31.s19 | OT1 PSK31 firmware | May 29 2006 |
ot1-dallaswx.s19 | OT1 Dallas 1-wire weather station support | April 12, 2008 |
Logiciel de configuration et de mise à jour du firmware : otwincfg.exe V1.0.0.1 (350 Ko)

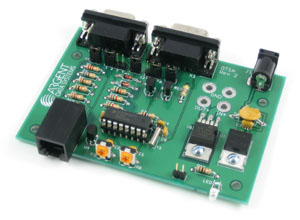

Le OT1m était le troisième Opentracker produit. Il a été ajouté une prise 2.1mm d'alimentation, 1x RJ-11 jack accessoire pour les appareils 1-wire , un switch 9amp ou 20amp, particulièrement utile pour les stations solaires météorologiques. Il a été conçu pour s'adapter à un boîtier en métal personnalisé.
OpenTracker 1m (OT1m) Schematic
OpenTracker 1m (OT1m) Release notes
IMPORTANT : A LIRE POUR QUE VOTRE INSTALLATION APRS FONCTIONNE
# le Relay n' est plus nécessaire normalement, mais SVP mettez cette config pour votre test ! ça ne sert a rien d' appliquer les nouvelles règles tant que le relais DIGI de votre quartier n' est pas a jour. Certains DIGI's ne répètent que "RELAY". donc pour le test, merci de mettre RELAY,WIDE1-1,WIDE3-3 (et rien d' autre!)
j'ai testé sur 80 000km dans toute l'Europe sur 30 mois, c'est une config "passe partout".
1. le PACKET TRANSMIT INTERVAL sera entre 1 et 5 minutes minimum. (on envoi une trame toute les x minutes).
2. Le TM-D700 n'est pas performant sur ce paramètre, car le délai entre les trames est fixe, si on route à 60kml/H on a une trame toute les minutes, si vous etes sur le parking du supermarché, vous avez aussi une trame toute les minutes... (cela fait un pâté sur la carte et on transmet de l'information inutile car la Position est la même...)
3. On verra après que sur le nouveau TMD-710 ou le Foxtrak, nous avons le SmartBeaconing™ (transmission intelligente), cela permet de changer la temporisation entre 2 trames suivant les mouvements du véhicule.
