Creation de la page : 18 septembre 2011
Mise à jour 1 : 15 Mars 2012 : Ajout copie d'ecran parametrage
Mise à jour 2 : 14 Septembre 2014 : les différents firmwares

Configurer le Tinytrak4 de chez Byonics en 5 minutes !

le site officiel (américain est ici) http://www.byonics.com/tinytrak4/

Détails des coûts :

TinyTrak4 Kit et boite sans cable
50.00 €
Frais de port US vers france (hors douane, voir Taric pour nomenclature douaniere)
12.00 €
Adaptateur DB9 Null-modem
5.00 €

cette configuration fonctionne sur les deux versions

Voici l' ancienne version (réparable):



Voici la nouvelle version (v7):

LED Bleue - Power

LED Jaune - reception d'une trame. (utile pour éviter la colision de trame, on attend avant de TX)

LED verte - GPS Status – verte fixe : GPS synchronisé.verte clignotante : GPS non synchronisé

LED route : Push To Talk (PTT) on envoie une trame

OPTIONS : il existe un kit pour brancher un ecran D ET un clavier K

ici un PDF de mai 2009 expliquant le cablage

TinyTrak4 DK Adapter Manual version 1.3 (le PDF indique la procédure à suivre avec des photos pour le raccordement du clavier)



Si votre Tinytrak est d'AVANT Juillet 2010, il vout faut charger le programme dans le microprocesseur. APRES Juillet 2010 c'est deja fait.

Il ya actuellement 2 microprocesseurs différents utilisés par les cartes TinyTrak4, et chaque nécessite une version différente du firmware. les TinyTrak4 vendus avant Juillet 2010 Utilisent une puce MEGA644P et ceux vendus après utilisent un MEGA1284P.
Le type de puce est imprimé sur le dessus de la puce de la carte de circuit imprimé. La version de programme d'amorçage (mentionné ci-dessous) peut également être utilisée pour identifier la puce. Le MEGA644P utilise la version 1.2b bootloader, et la MEGA1284P utilise la version 1.2c. Tous les firmwares TinyTrak4 publié après Juillet 2010 comprendront des versions pour les deux puces, un marqué 644 et l'autre marqué 1284 Seule la version du firmware qui correspond à la puce du TinyTrak4 doit être chargé.

Voici la procédure en francais pour le faire.

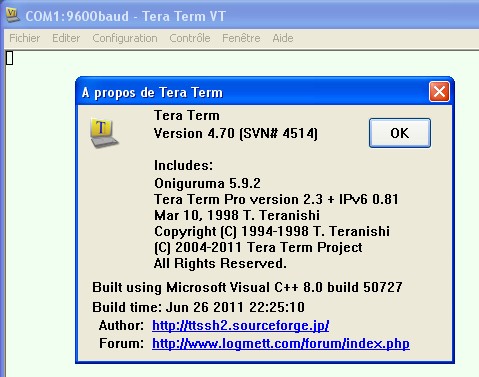

le logiciel est dans le ZIP ci dessous. sinon il existe aussi un autre logiciel Open-source qui peut convenir c'est Tera Term 4.70 (dispo Ici Zip de 5.0Mo)



Il vous faut:



Configuration du Tinytrak 4 APRS

  1. Brancher votre câble de radio sur l' alimentation 12 volts
  2. TinyTrak4 Jumpers (cavaliers)
  3. A COMPLETER

    A COMPLETER





  4.
