Creation de la page : 26 Octobre 2014
Mise à jour 1 : 25 Janvier 2015
Mise à jour 2 : 5 decembre 2015 (coder et decoder dstar et dmr avec une clé USB low cost)
Mise à jour 3 : 29 Avril 2017 information & documentation Hytera et prix pratigués en Pounds chez les Anglais
Mise à jour 7 : 1 novembre 2017 ajout ICOM

Radiocommunication Numériques Digitales Digital Mobile Radio

DMR radioamateur

Definition :

La DMR (Digital Mobile Radio) est une norme radio de l' ETSI ( European Télécommunication Standard Institute). La DMR offre 2 Voies de communications sur un canal radio à 12,5 Khz et ceci en technologie TDMA .

D-STAR (Digital Smart Technologies for Amateur Radio) est un protocole de communication pour la voix et les données développé par l'association des radioamateurs japonais (JARL) pour expérimenter les technologies numériques dans le cadre du radioamateurisme. Le premier fabricant à proposer des radios compatibles D-STAR est Icom, et pour l'instant, aucun autre fabricant de matériel radioamateur n'a choisi de produire des appareils compatibles.

DMR uses AMBE+2. But dPmr can use AMBE+2, ASELP, SELP, RALCWI and the chinese market the cheapest ones with AMBE+2c (Which in the limited testing I've done, it's just their clever name for ASELP)



En termes clairs :

Excellente présentation des RadioAmateurs Suisse : Pas trop Complexe; Pragmatique, tres clair !

201503-Presentation-excellente-Hamradio_Suisse_DMR.pdf

Les Logiciels de codage numérique :(transformer la voix en 0-1)

Donc pour l'achat, cela se résume à savoir quel logiciel ou quel puce se situe dans l'appareil... le reste n'est que fonctionnalité et marketing...

Logiel de compression décompression Voix
Product Année de sortie Bit Rate Description
AMBE+2™ 2006 (hé oui pres de 10 ans !!!) 2.0 - 9.6 kbps DVSI's latest technology featuring toll-quality, full-duplex, real-time voice compression software
AMBE+™   3.0 - 9.6 kbps Toll-quality, full-duplex, real-time voice compression software
AMBE   2.0 - 9.6 kbps Full-duplex, real-time voice compression software
AMBE-20x0™   2.0 - 9.6 kbps PC-decoder software - for AMBE-2000™ & AMBE-2020™ vocoder chips
IMBE™   2.4 - 9.6 kbps Full-duplex, real-time voice compression software



Les Puces de codage numerique (transformer la voix en 0-1)

AMBE-2000™ Vocoder Chip

AMBE+™ Vocoder - Toll-Quality at 4.0 kbps (c'est un vieux logiciel...)
User selectable bit rate (2.0 kbps - 9.6 kbps)
Integrated convolutional and block code
Forward Error Correction (FEC)
Viterbi Decoder (1/4 < rate < 1) with up to 4 bits of soft-decision decoding High-performance
Voice Activity Detection (VAD) with adaptive Comfort Noise Insertion (CNI)
Low Delay
Echo Cancellation

Datasheet Vocoder D-star Ambe 2000 DVSI ici en PDF





AMBE-2020™ Vocoder Chip




AMBE-3000™ Vocoder Chip

AMBE-3000™ Vocoder chip Models ( ici ca devient interessant en Janvier 2015 !)

There are four versions of the AMBE-3000™ Vocoder Chip available, giving designers the abilty to select the model that best meets their application requirements.

The AMBE-3000™ Vocoder Chip implements DVSI's patented AMBE+2™ ou AMBE ++

Interoperable DVSI Vocoders


AMBE-3000F™
AMBE-3000R™
AMBE-3000™ SAT
AMBE-3003™
AMBE-2000™ Chip Rates YES YES YES YES
AMBE-3000™ Chip Rates YES YES YES YES
MotoTRBO YES YES YES YES
DMR YES YES YES YES
dPMR YES YES YES YES
D-STAR YES YES YES YES
NXDN YES YES YES YES
APCO Project 25 Half Rate YES YES YES YES
APCO Project 25 Full Rate NO NO NO NO
TerreStar NO NO YES NO
MexSat NO NO YES NO
GlobalStar NO NO YES NO

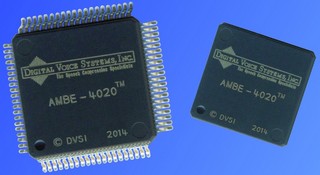

AMBE-4020™ Vocoder Chip

DVSI Vocoders Interoperable with the AMBE-4020™

The AMBE-4020™ Vocoder Chip implements DVSI’s patented AMBE+2™ Voice Compression Algorithm that can operate at virtually any data rate from 2.0 to 9.6 kbps.

The AMBE-4020™ is a compact vocoder chip that requires minimal power. Available in Full-Duplex and Half-Duplex models, it is easily designed into high performance, low volume, ultra portable communication equipment. Combine this along with a low price makes it ideal choice for many commercial, consumer, and military communication applications.



AMBE-2000™ Chip Rates YES
AMBE-3000™ Chip Rates YES*
MotoTRBO NO
DMR NO
DSTAR YES
NXDN NO
APCO Project 25 Half Rate NO
APCO Project 25 Full Rate NO
TerreStar NO
MexSat NO
GlobalStar NO
BGAN NO

(* NOTE: The following AMBE-3000™ built-in rates are not supported: 33-37, 47, and 51-55. As a result, MotoTRBO, DMR, dPMR, NXDN and APCO Project 25 Half Rate are not supported as indicted above.)

201603-V2.1-Vocoder-AMBE-4020_manual.pdf (8Mo !)

USB-3000™ and USB-3003™ DVSI Vocoders with a USB Interface

dmr dstar

The Digital Voice Systems, Inc. (DVSI) USB-3000™ is the perfect combination of DVSI's AMBE™ Vocoder Technology with a USB interface. Connect the USB-3000™ to a Windows based PC's USB port, and users can encode and decode files, or develop a customized system to process real time speech.


USB-3000™ Standard
USB-3000™ P25
USB-3000™ SAT
USB-3003™
USB-3003™ P25
AMBE-2000™ Chip Rates
YES
YES
YES
YES
YES
AMBE-3000™ Chip Rates
YES
YES
YES
YES
YES
MotoTRBO
YES
YES
YES
YES
YES
DMR
YES
YES
YES
YES
YES
dPMR
YES
YES
YES
YES
YES
D-STAR
YES
YES
YES
YES
YES
NXDN
YES
YES
YES
YES
YES
APCO Project 25 Half Rate
YES
YES
YES
YES
YES
APCO Project 25 Full Rate
NO
YES
NO
NO
YES
TerreStar
NO
NO
YES
NO
NO
MexSat
NO
NO
YES
NO
NO
GlobalStar
NO
NO
YES
NO
NO

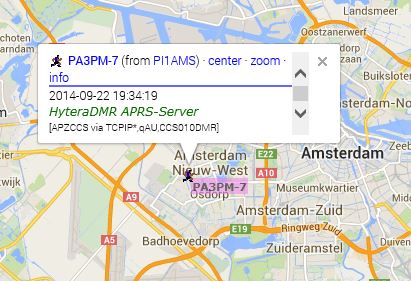

L'APRS en DMR :

A Completer

Les Fabricants adhérents à l'association DMR

Manufacturer

IOP Certification

Infrastructure

Mobile Terminals

Product Showcase

Aselsan DMR radio

TIER 2
Aselsan IOP Certificates

 AVAILABLE
Tier 2

 AVAILABLE
Tier 2

 YES
Product Showcase

EMC SPA radio DMR

TIER 2
EMC IOP Certificates

-

 AVAILABLE
Tier 2

-

Fylde DMR radio

TIER 3
Fylde Micro IOP Certificates

 AVAILABLE
Tier 3

-

-

Harris DMR radio

TIER 3
Harris IOP Certificates

 AVAILABLE
Tier 2 | Tier 3

 AVAILABLE
Tier 2 | Tier 3

-

Kenwood Radioamateur

-

-

 UNDER DEVELOPMENT

-

Hytera Radioamateur DMR

TIER 2 | TIER 3
Hytera IOP Certificates

 AVAILABLE
Tier 2 | Tier 3

 AVAILABLE
Tier 2 | Tier 3

 YES
Product Showcase

Kirisun DMR

TIER 2
Kirisun IOP Certificates

-

 AVAILABLE
Tier 2

-

Motorola DMR

TIER 2
Motorola IOP Certificates

 AVAILABLE
Tier 2

 AVAILABLE
Tier 2

 YES
Product Showcase

RadioData Radio DMR

-

 AVAILABLE
Tier 3

 AVAILABLE
Tier 3

-

Radio Activity

TIER 2
Radio Activity IOP Certificates

 AVAILABLE
Tier 2

-

 YES
Product Showcase

Selex ES DMR

TIER 2 | TIER 3
Selex ES IOP Certificates

 AVAILABLE
Tier 2 | Tier 3

-

 YES
Product Showcase

Sepura radio

TIER 2
Sepura IOP Certificates

-

AVAILABLE
Tier 2

-

Simoco DMR radio

TIER 2
SIMOCO IOP Certificates

 AVAILABLE
Tier 2

 AVAILABLE
Tier 2

-

TAIT Radio DMR

TIER 3
Tait IOP Certificates

 AVAILABLE
Tier 3

 AVAILABLE
Tier 3

 YES
Product Showcase

Vertex Standard DMR

TIER 2
Vertex Standard
IOP Certificates

 AVAILABLE
Tier 2

 AVAILABLE
Tier 2

 YES
Product Showcase

Victel Global DMR

-

 AVAILABLE
Tier 2 | Tier 3

 AVAILABLE
Tier 2 | Tier 3

 YES
Product Showcase



L'obsolescence va vite en numérique, tres vite, aussi ICI vous trouverez les catalogues des fabricants par date. (si vous en avez en PDF propre, merci de les envoyer pour faire une bibliotheque d'archive). on trouve de nombreux matériel sur le marché d'occasion et il est pratique d'avoir ce PDF en ligne, ouvrable d'un smartphone pour identifier les caractéristiques avant l'achat sur une brocante radio par exemple.



YAESU

Protocole et normes Digitales vues par Yaesu (document officiel) :

201507-Yaesu_Digital_Amateur_v1.02.pdf

Ici le nouveau catalogue Yaesu Mai 2014 2015 Complet (PDF 16 Mo)

YAESU-Catalogue-EN-May2014.pdf

Ici le catalogue mobile Yaesu Juin 2013/2014 Complet (PDF 7Mo )

Yaesu_System_Fusion_EN_sept2013

Ici le catalogue Yaesu Juin2012 Complet (PDF 22Mo )

YAESU-Digital-Communications-Guide_EN-Decembre 2011



tait dmr radioTAIT

201305-Tait-DMR-Solution-Guide_A4_WEB.pdf

201104-fr-tait-tm8115.pdf

201505-Tait_SS_TM9315-v3_US.pdf

201510-Tait_SS_TP9300.pdf

201603-Tait_DMR_Conventional-Solutions.pdf (ici les postes font aussi analogique & DMR..)

HYTERA

Catalogue_hytera_DMR_English_oct_2010.pdf (4.7 Mo!)

Hytera-MD785_MD785G_Fly_eng_v05.pdf

Hytera-MD655_MD655G_Fly_ENG_v02.pdf

Hytera-PD785_PD785G_Fly_eng_v05.pdf

Hytera-PD785-PD785G-Hytera-quick-reference-English-R4.0.pdf

201409-Hytera-Product-Portfolio-Introduction.pdf (5.9 Mo!)

201604-Syndico-hytera-Price-Book-2016.pdf

20130912-Hytera-DMR-programming-guide.pdf (4.9 Mo !)

201607-90RD985_RD985S_Fly_FRA_v01_web.pdf

201609-Hytera-Fr-PD985-Brochure-Web.pdf

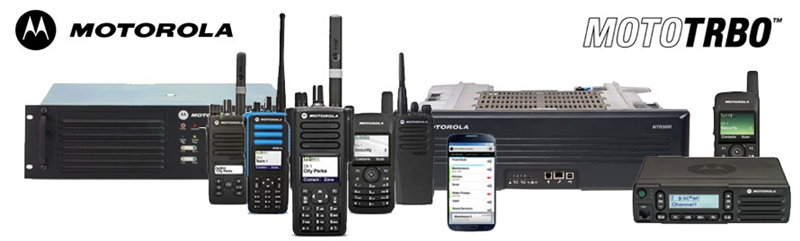

MOTOROLA

201602-Motoroal_DMR_mototrbo_ataglance_brochure.pdf

201005-Motorola_DMR_mototrbo_emea_mobile_radios_brochure.pdf



ICOM RADIO

2015-Icom_brochure-radioamateur_europe_15.pdf (3.1Mo)

2017-Icom_brochure-radioamateur_europe_072017.pdf (2.8Mo)

TYT TYTERA

MD-380

A completer en Fevrier 2018 (driver deja dans le repertoire de telechargement)






A COMPLETER A COMPLETER
