CALIBRER UNE CARTE AVEC PRECISION POUR UI-VIEW

Cette page est adaptée d'une page en anglais orpheline (si vous cliquez sur next ou preview, on voit bien que l'hebergeur va bientot la supprimer), la sauvegarde ici à deux buts :

1/ Sauvegarde de l'excellent travail effectué par cet OM Belge 2/ Tutoriel en francais avec des copies d'ecrans pour les débutants en APRS.

Rappel avant de se tromper à propos des pieges :

Les unités (chaque pays, chaque corporation, chaque armée, chaque GPS, utilise un systeme differents pour les unités.... il existe des convertisseurs mais avant de convertir, demandez à votre correspondant ou regardez sur votre logiciel quelles unités sont disponibles dans le menu option... voici ci dessous la preuve par l'exemple du risque d'erreur...

Degrés-Minutes-Secondes * DMS Précision ~30,8 mètres à l'équateur.
E 26° 42' 54"
Degrés-Décimaux * D.d Précision jusqu'au millimètre.
W -4.5678343°
Degrés-Minutes décimales * DM.d
S -42° 35.865'
Degrés-Minutes-Secondes décimales * DMS.d Avec 3 décimales de secondes, précision à ~3 centimètres.
E 126° 45' 23.123"

Cerise sur le gateau... dans certains logiciels ou GPS ou site web américain, le . (point) est un separateur de millier et la , (virgule) sert pour les decimales... meme bétise dans les programmes..

La norme internationale ISO 6709:2008 est la représentation normalisée des latitude , longitude et altitude pour la localisation des points géographiques. L'ordre des éléments est la latitude, la longitude et l'altitude.

L'ISO 6709:2008 est applicable à l'échange des coordonnées décrivant la localisation de points géographiques. Elle spécifie la représentation des coordonnées, dont la latitude et la longitude, utilisées pour l'échange de données. En outre, elle spécifie la représentation de la localisation des points horizontaux en utilisant les types de coordonnées différents de la latitude et de la longitude. Elle spécifie aussi la représentation de la hauteur et de la profondeur qui peuvent être associées à des coordonnées horizontales. La représentation inclut l'ordre des unités de mesure et des coordonnées.

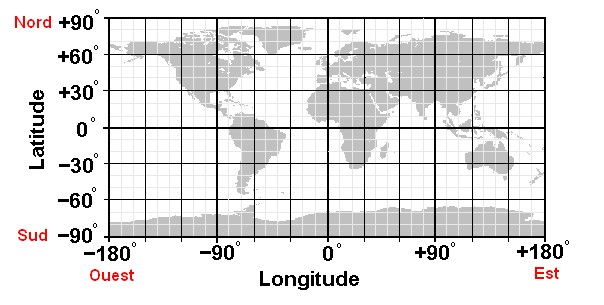

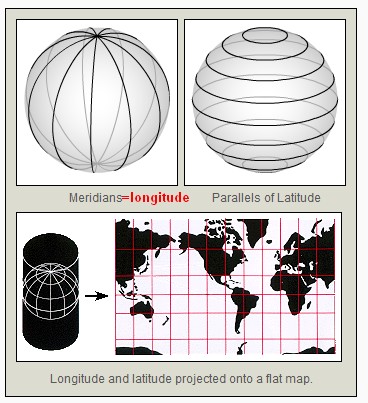

Latitude Longitude ? La latitude, c'est comme l'altitude, ça mesure une hauteur (par rapport à l'équateur). Par conséquent, la longitude, c'est dans l'autre sens !

Now, with this UI-View Map Calibrator you no longer have an excuse not to scan your favourite APRS maps, have the matching .inf files created here and start using those maps in UI-View.

If you can share your maps by publishing these together with their .inf files on the internet; so the better!

UI-View Map Calibrator

ENTER:

Choose two easily identifiable locations on the map that are far apart and along the diagonals of the map. Lookup the locations in Google Earth and mark them with temporary placemarks. Copy and paste the coordinates from the right-click properties box. Alternatively, you may also choose 4 locations on the extremes of the map’s cardinal directions and use only one coordinate of each location.
Location 1:
Latitude	dd°mm'ss.ss"N/S ___voici un exemple d'unités 48°49'36.33"
Longitude	ddd°mm'ss.ss"W/E
Location 2:
Latitude	dd°mm'ss.ss"N/S
Longitude	ddd°mm'ss.ss"W/E
Open the map image in an image editor and lookup the image pixel size as well as the X and Y pixel positions of both locations.
Map image size:
Map width	px along X-axis
Map height	px along Y-axis
Location 1:
Y-axis position:	px
X-axis position:	px
Location 2:
Y-axis position:	px
X-axis position:	px



RESULT:

1. Create a text file with exactly the same filename as the map image file, but ending in “.inf”.
2. Cut and paste below text and replace the last line as indicated.
