Antenne Radioamateur ou TNT Proteger Prevoir Detecter la Foudre, les Parafoudres
Definition :
Pour les details, il y a Wikipedia, on va juste dire ici que c'est un arc electrique, une sorte de court circuit entre les nuages et le sol (ou un objet).
L'air est isolant : les fils electriques sur les poteaux ne font pas d'arc électrique.
Dans l'orage, les nuages accumulent des tensions tres fortes (supérieur à 30000 volts / metres), à 30 000 volts l'air devient conducteur comme un cable, un arc electrique va se former entre le nuage et la masse (souvent c'est la terre, ou un objet sur la terre)
On parle souvent d'electricité dans l'air... on peut dire ça comme ça meme si cela n'est pas scientifique. donc si vous vous baladez bien droit comme une tige, vous allez aider le courant à passer de l'air vers le sol... DANGER...
Video réelle de la foudre au sol
Video réelle de la foudre sur un arbre
Après ces deux videos, voici deux Installations d'antennes (exagérés volontairement)
Meme s'il a le treuil basculant antifoudre et autre, les probabilités disent qu'il a plus de risque de ne pas etre "disponible radio" apres l'orage et donc transmettre.
L'ideal est d'avoir une cornière "Simpson" et une 1/4 d'onde VHF ou une fibre 5/8 27Mhz
 |
 |
(brico cash, les trous sont faits, certains sont deja au diametre d'une embase de mobile. les trous sont nombreux pour fixer dans le mur. l'acier est epais (20/10). une 1/4 d'onde ou une 5/8 de ce type et on a une installation fiable...on ne recherche pas le DX mais la fiabilité rustique....
Close Up Lightning Strike Compilation Close Up Lightning Strike Compilation Close Up Lightning Strike Compilation lightning strike compilation up close lightning strikes lightning strike compilation up close lightning strikes lightning strike compilation up close lightning strikes lightning bolt lightning bolt lightning bolt

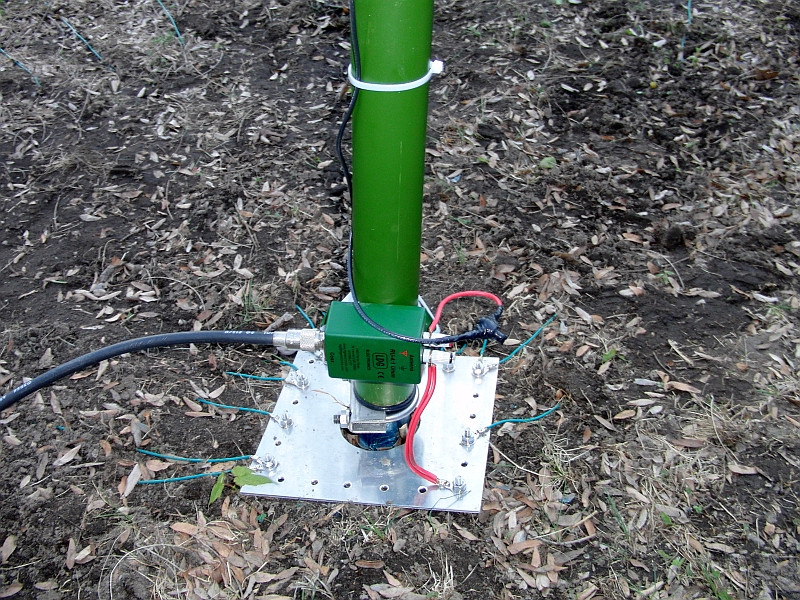

une antenne S9V en fibre désintégrée et vaporisée par la foudre !
les radiants à la masse ont aidée a transformer cette excellente antenne radioamateur hélas en parafoudre, voir la video ci dessous.
La foudre tombe sur son 4x4, la fumée envahi l'habitacle et l'alarme avec les warning s'allume.
La video 1 est brute, la video 2 a un montage, notez vers la fin les degats aux 4x4
Ce monsieur est chasseur d'orage et de tempete, il a pu voir que le gibier peut etre dangereux...

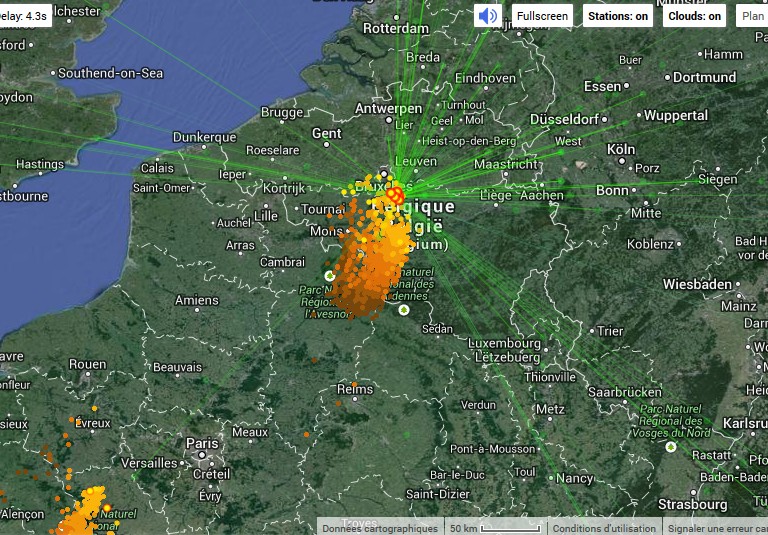

Grace au site allemand, des detecteurs d'impacts sont couplés à un fond google map. on a ainsi les impacts en temps reels, (retard entre 4 et 18 secondes)
en cochant le haut parleur, on a un tac signalant de l'activité orageuse, et en cliquant sur station on voit les RX d'orage.
cliquez ici pour acceder au site :
http://www.lightningmaps.org/realtime?lang=fr
La difference de potentiel et l'orage : DDP et orage. il vaut mieux etre accroupi & pieds-joints.
Combien d'orage en france ? voici les statistiques officielles :
L'excellente société Météorage fait des prestations sur les orages. les radioamateurs peuvent utiliser leurs principes de travails pour évaluer le risque de leurs zones géographiques :
ELEMENTS DE REFERENCE
Nombre d’impacts de foudre par an :
• Moyenne annuelle du nombre d’impacts sur la surface étudiée.
Nombre d’impacts d’intensité > à 100 000 ampères par an • Moyenne annuelle du nombre d’impacts dont l’intensité est supérieure à 100kA sur la surface étudiée.
• L’intensité d’un impact correspond à la mesure en kilo Ampères de la valeur absolue de l’amplitude crête du premier arc en retour.
Proportion d’impacts positifs (en %) • Pourcentage d’impacts positifs par rapport au nombre total d’impacts sur la surface étudiée et pour la période d ‘étude.
Nombre de jours d’orage par an• Nombre de jour où au moins 1 impact est détecté sur la surface étudiée.
Nombre de jours d’orage violent par an • Les journées d’orage violent sont celles pour lesquelles la densité de foudroiement dépasse 1,5 fois la densité médiane observée pour l’ensemble des jours d’orage du trimestre d’été en France (seuil de 0.106 I/km²/an). Cette valeur est donnée à titre indicatif.
Intensité moyenne des impacts positifs sur le site (en kA) • Moyenne des intensités des impacts positifs sur le site et pour la période d’étude.
Intensité moyenne des impacts négatifs sur le site (en kA) • Moyenne des intensités des impacts négatifs sur le site et pour la période d’étude.
Densité de foudroiement (I/km²/an) • Nombre d’impact de foudre par an et par unité de surface (1 km²). Cette valeur sert de référence pour caractériser le foudroiement sur la surface étudiée.
Voici les prestations que Météorage peut faire pour les industries par exemple :
http://www.usinenouvelle.com/expo/evaluation-du-risque-foudre-releve-st-p181193.html

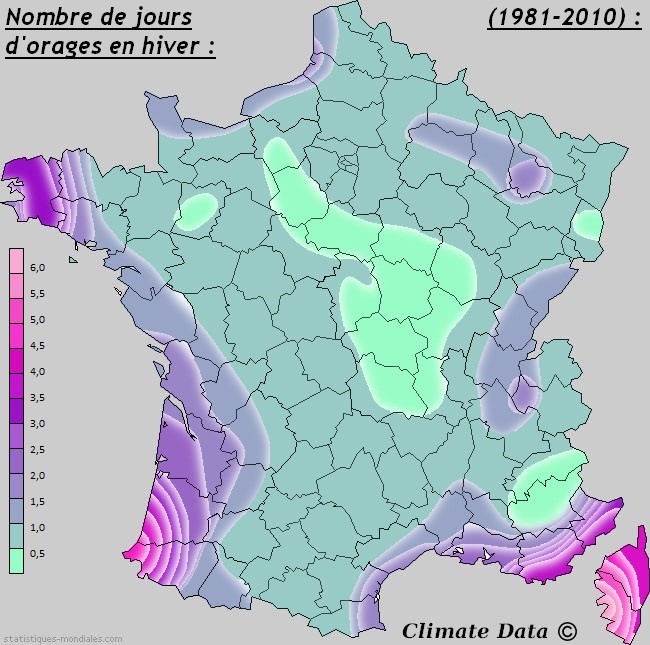

Statistiques des orages en hiver ? y a t il des orages en hiver ?
