Creation de la page : 14 Septembre 2014
Mise à jour 1 : 1 Mars 2015 correction et ajout
Mise à jour 2 : 5 avril 2015 Android Torque OBD renault
Mise à jour 3 : 9 Octobre 2016 valise diagnostic renault scenic CAN CLIP

Pourquoi du Diag OBD Renault sur aprs facile ? j'ai énormément éprouvé de difficultés à trouver sur internet et les forums les infos REELES, FIABLES et qui fonctionnent. maintenant j'en fait profiter les internautes pour qu'il puisse dépanner leurs autos plus simplement. à la base, c'etait uniquement une page sur les valises BMW mais vu le nombres de questions sur les Renault, j'ajoute les infos dont je dispose ici pour les bricoleurs et les reparateurs non professionels..

Diagnostique mutimarque : ca existe ? oui mais quelque soit la solution multimarque choisie vous ne pourez JAMAIS tout faire avec une seule "valise" le standard n'existe pas helas dans ce domaine. Un Avis d'achat sur une valise multimarque ? tester là sur une francaise, une allemande et une japonaise. si elle fonctionne, vous etes bien !

Valises OBD ci dessous en vente chez Amazon fonctionnent parfaitement (voir tous les commentaires positifs!)

(Amazon est un site ayant pignon sur rue ! garantie - retour gratuit)



Avant d'acheter un logiciel, un boitier et un cable, commencez déja par vérifier le protocole utilisé par votre vehicule. (attention la réponse n'est pas simple sur les forums, beaucoup n'y connaissent rien). lisez bien la fin de cette page, s'applique à toutes les marques de véhicules, pas uniquement les Renault.

Septembre 2014 :

Voici une liste de Vehicule Renault avec en commentaire si l'interface ELM327 fonctionne, si l'interface USB est possible, c'est basé sur un site allemand qui repertorie tous les vehicules que l'on peut faire à la valise soit meme !

Votre voiture est elle au minimum dans cette liste ? sinon pas d'OBD...

Marque Modele Année Carburant Puissance Logiciel Diag possible? USB Possible? Protocole Valise Commentaires
Renault  Avantime  2002  Super 152  mOByDic  Oui Diag Possible USB possible
Renault  Clio  2001  - ELM 323  Oui Diag Possible Serie RS-232 uniquement ISO 9141-2 scantool.net
ISO 14230-4
Renault  CLIO  2001  Super 70  ELM 323  Non Pas de DIAG USB possible
Renault  CLIO  2003  Diesel 70  mOByDic  Oui Diag Possible Serie RS-232 uniquement
Renault  Clio 2  2000  Super 43  OBD II LCD B 2.1  Non Pas de DIAG -
Renault  Clio 3 1.4 16V  2005  Super 72  mOByDic  Oui Diag Possible Serie RS-232 uniquement CAN  OBDIIScanmaster 1.1.0.0 et EOBD test 1.0.0 : Ok ; Mobydic Lite 0.9 et MCI 1.2 : Non Ok
Renault  Clio B (Phase II)  2001  Diesel 48  OBD II LCD C 3.0  Oui Diag Possible - ISO 14230-4
Renault  Clio C RS  2007  Super 145  AGV 4xxx  Oui Diag Possible Serie RS-232 uniquement CAN  OBD-Diag, moDiag, scantool
Renault  Clio II  1998  Super 43  AGV 3000  Oui Diag Possible USB possible ISO 9141-2
ISO 14230-4
Renault  Clio II  2004  Super 55  AGV 2xxx  Oui Diag Possible USB possible ISO 14230-4  Verbindung mit OBD-Diag, Digimoto, Scantool.de erfolgreich
Renault  Clio II 1,5 dci 105PS  2002  Diesel 77  AGV 4xxx  Oui Diag Possible Serie RS-232 uniquement   OBD-Diag, CDC
Renault  Clio II 1,5 dci 105PS  2002  Diesel 77  RS232 KL blafusel.de  Non Pas de DIAG Serie RS-232 uniquement
Renault  Clio II 1,5 dci 105PS  2002  Diesel 77  USB KKL blafusel.de  Non Pas de DIAG Serie RS-232 uniquement
Renault  Clio II 1.5 dCi 82 PS  2004  Diesel 60  ELM 327  Oui Diag Possible Serie RS-232 uniquement   mit Scantool.net und MoDiag alle Sensordaten und Fehlercodes
Renault  Espace 2.0 16V  2001  Super 100  AGV 3x00  Oui Diag Possible USB possible ISO 9141-2  obd-diag iso/kwp2000
Renault  espace 2.2l 150cv  2005  Diesel 110  DIAMEX/Elektor  Non Pas de DIAG Serie RS-232 uniquement   only chassis number available,no pids read
Renault  Espace IV  2005  Diesel 130  OBD II LCD 0.41  Oui Diag Possible - ISO 9141-2
Renault  Espace,2188 ccm  1999  Diesel 83  DIAMEX/Elektor  Oui Diag Possible USB possible
Renault  Kangoo  1999  Diesel 47  DIAMEX/Elektor  Oui Diag Possible USB possible
Renault  Kangoo  2000  Super 43  OBD II LCD B 2.0  Non Pas de DIAG -
Renault  kangoo  2002  Diesel 48  DIAMEX/Elektor  Oui Diag Possible USB possible
Renault  Kangoo  2003  - ELM 323  Oui Diag Possible Serie RS-232 uniquement ISO 9141-2 scantool.net
ISO 14230-4
Renault  Kangoo 1,2 Motor D7F 720  1999  Super 43  DIAMEX/Elektor  Non Pas de DIAG Serie RS-232 uniquement
Renault  Kangoo 1,2 Motor D7F 720  1999  Super 43  ELM 323  Non Pas de DIAG Serie RS-232 uniquement
Renault  Kangoo 1,5 dCI  2006  Diesel 62  ELM 327  Oui Diag Possible USB possible   scantool.net, scanmaster elm demo
Renault  Kangoo 1,9 TD  2000  Diesel 58  AGV 4xxx  Non Pas de DIAG Serie RS-232 uniquement
Renault  Kangoo 1.2l 16V  2004  Super 55  AGV 2xxx  Oui Diag Possible USB possible ISO 14230-4  moDiag
Renault  Kangoo 1.6 16V 4x4 Motor K4M 750  2002  Super 70  BT OBD 327  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  ScanMaster-ELM
Renault  Laguna  1998  Super 79  DXM  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4
Renault  Laguna 2  2001  Super 103  AGV 4xxx  Oui Diag Possible USB possible KW 2000 VAG  moDiag
Renault  Laguna 2  2001  Super 103  AGV 4xxx  Oui Diag Possible USB possible KW 2000 VAG  DDT2000
Renault  Laguna 2  2003  Diesel 88  AGV 4xxx  Non Pas de DIAG USB possible   liefert falsche Werte
Renault  Master  2007  Diesel 110  ELM 327  Oui Diag Possible USB possible CAN
Renault  Megane  2000  - ELM 323  Oui Diag Possible Serie RS-232 uniquement ISO 9141-2 scantool.net
ISO 14230-4



Marque Modele Année Carburant Puissance Logiciel Diag possible? USB Possible? Protocole Valise Commentaires

Renault  Megane (BA)  1999  Super 70  BT OBD 327  Oui Diag Possible USB possible   Kein vollständiges OBD2, nur Meßwerte + DTC auslesen möglich. ScanMaster + ScanXL
Renault  Megane 1 / 1,9 dci  2001  Diesel 102  mOByDic  Non Pas de DIAG Serie RS-232 uniquement   Im Software SCANMASTER werden alle Inits jedoch mit OK quittiert - dennoch werden keine Werte angezeigt
Renault  megane 1.6 dci  2005  Diesel 101  DIAMEX/Elektor  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  connector behind cover in central console
Renault  MEGANE 1.9TDI  2004  Diesel 85  ELM 323  Non Pas de DIAG USB possible
Renault  MEGANE 2  2004  Super 85  DIAMEX/Elektor  Oui Diag Possible Serie RS-232 uniquement
Renault  Megane Break  2001  Super 79  AGV 4xxx  Oui Diag Possible Serie RS-232 uniquement   MO Diag prof. (Leistungs und Verbrauchsmessung nicht möglich)
Renault  Megane III  2009  Super 81  UltraGauge  Oui Diag Possible -
Renault  megane2 1,9 dci  2003  Diesel 98  ELM 327  Oui Diag Possible Serie RS-232 uniquement   scanmaster elm
Renault  Mégane II 1.6e  2003  Super 85  mOByDic  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  fast init
Renault  Modus  2004  Diesel 68  ELM 327  Oui Diag Possible Serie RS-232 uniquement CAN  ScanMaster-ELM
Renault  Modus  2005  Diesel 50  OBD II LCD C 3.0  Non Pas de DIAG -
Renault  Modus Typ P Quickshift  2007  Super 78  DX45/Elektor  Oui Diag Possible -
Renault  Safrane PhaseII 2.0  2000  Super 100  ELM 327  Non Pas de DIAG Serie RS-232 uniquement   via bluetooth, bluetooth ok, keine communication mit der ECU
Renault  Safrane PhII  2000  Super 100  China USB  Non Pas de DIAG USB possible   KKL Diagnose Interface (model B) mit FullScanTechOBDII
Renault  scenic  1998  Super 75  RS232 KL blafusel.de  Oui Diag Possible USB possible ISO 9141-2
Renault  Scenic  2001  Super 90  mOByDic  Oui Diag Possible Serie RS-232 uniquement
Renault  scenic  2001  Super 79  RS232 KL blafusel.de  Non Pas de DIAG Serie RS-232 uniquement
Renault  Scenic  2003  Diesel 88  RS232 KL blafusel.de  Non Pas de DIAG Serie RS-232 uniquement
Renault  scenic  2005  Diesel 100  OBD Scan Tech 0.76  Oui Diag Possible - -
Renault  SCENIC  2006  Super 120  ELM 323  Non Pas de DIAG Serie RS-232 uniquement   No luck with Scantool or PCMSCAN
Renault  Scenic 1 phase 2 2.0e  2002  Super 103  mOByDic  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  fast init
Renault  Scenic 1,8  2003  Super 87  mOByDic  Oui Diag Possible Serie RS-232 uniquement   Works
Renault  Scenic 1.4  2001  Super 70  mOByDic  Oui Diag Possible USB possible ISO 14230-4  OBD-Stecker ran -> Zündung an -> 9polig. Stecker an MoByDic -> grüne LED -> Connection -> super
Renault  Scenic 1.9L dci  2001  Diesel 75  AGV 4xxx  Oui Diag Possible Serie RS-232 uniquement PWM J1850  Read DTC´s only
Renault  Scenic II 2.0 16V  2003  Super 101  AGV4500  Oui Diag Possible - ISO 14230-4
Renault  Scenic1 Phase2 1,6l  2003  Super 79  OBD II LCD B 2.1  Non Pas de DIAG -
Renault  Traffic  2009  Diesel 98  AGV 4xxx  Oui Diag Possible USB possible
Renault  trafic  2005  Diesel 111  ELM 327  Oui Diag Possible Serie RS-232 uniquement
Renault  Twingo  1998  Super 40  RS232 KL blafusel.de  Oui Diag Possible Serie RS-232 uniquement ISO 9141-2
Renault  Twingo  1999  Super 43  AGV 2xxx  Oui Diag Possible Serie RS-232 uniquement ISO 9141-2 Software moDiag express
ISO 14230-4
Renault  Twingo  1999  Super 43  Launch CReader V  Non Pas de DIAG -   Creader V communication error
Renault  Twingo  2004  Super 55  ELM 327  Oui Diag Possible USB possible ISO 14230-4  ScanMasterELM_DEMO_1.7.0.0; ScanMasterFree0.4.0.0;
Renault  Twingo  2004  Super 43  ELM 327  Oui Diag Possible USB possible ISO 14230-4  China ELM327 V1.5a USB (Alugehäuse)
Renault  Twingo  2004  Super 43  Launch CReader V  Non Pas de DIAG -   Keine Verbindung zum Fahrzeug, CReader V meldet ständig Kommunikationsfehler.
Renault  Twingo  2007  Super 43  AGV 4xxx  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  AGV4000B mit ELM-kompatibler Software. Mit DDT2000 über KKL keine Verbindung.
Renault  Twingo  2007  Super 43  Launch CReader V  Non Pas de DIAG -   Keine Verbindung zum Fahrzeug, CReader V meldet ständig Kommunikationsfehler.
Renault  twingo 1200cc  2004  Super 51  DIAMEX/Elektor  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  driver side rear fuse panel
Renault  Twingo C06  2007  Super 43  DXM  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  Diamex DX65 Handscanner, relevante Daten lassen sich auslesen u life verfolgen
Renault  Twingo C068  2000  Super 43  ELM 327  Oui Diag Possible Serie RS-232 uniquement ISO 14230-4  Torque Pro
Renault  Twinho  2007  Super 43  ELM 327  Oui Diag Possible USB possible ISO 14230-4  China ELM327 V1.5a USB
Renault  Vel Satis 3.5  2002  Diesel 150  mOByDic  Oui Diag Possible Serie RS-232 uniquement

Valises OBD ci dessous en vente chez Amazon fonctionnent parfaitement (voir tous les commentaires positifs!)

(Amazon est un site ayant pignon sur rue ! garantie - retour gratuit)

Valise diagnostic Renault Captur, Clio, Espace, Kangoo, Scenic, Kadjar, Koleos. Parfois les problemes electroniques sont tres nombreux et chaque passage au garage coute cher, avoir sa valise rend les diagnostic GRATUIT apres 3 utilisations ou 1 utilisation pour les modeles simples.

Exemple Norauto :

Diagnostic électronique des calculateurs 37€ => avec votre propre boitier => Gratuit

apres la premiere utilisationLecture des codes de défauts de l'ensemble des calculateurs de votre véhicule (si on regarde bien ce que comprend la prestation, c'est limité, autant le faire soit meme en 10 minutes)... Diagnostic électronique des calculateurs Lecture des calculateurs : - Edition d'un bilan complet - Effacement des codes défauts sporadiques (défaut mineur) - Explication client

chez Norauto les prix sont raisonnables, mais en concession, c'est entre 50€ et 90 € par diag (souvent indexé sur une heure de main d'oeuvre en T2 ou T3)

Que faire avec la prise OBD rectangulaire qui se situe à moins d'un mètre du volant

Que veut dire diagnostique ? c'est bien là le probleme.... il faut faire la différence entre lecture et ecriture.

Lecture seule : ok on lit des données et on ne peut pas les modifier

Ecriture seule : on peut effacer / ecraser les données accessibles

Lecture/Ecriture : dialogue, on peut effacer (ecrire) un defaut par exemple. pour le kilometrage ce n'est pas accessible aussi simplement et pas le but de la page.

**************DIAG***************************

Le diagnostique informatique

Pour le diagnostic avec ordinateurs, il faut différencier le HARDWARE et le SOFTWARE

Hardware, c'est le cable (et le boitier) qui va de la voiture à l'ordi

SoftWare, c'est le programme sur l'ordi qui va lire et ecrire dans la voiture via le boitier.

Certains HARDWARES sont compatibles avec CERTAINS Softwares....



Sur les BMW depuis 1987, le connecteur de diagnostic est concentrique et comprend 20 broches

HARDWARES à Faire soi-meme : il existe deux puces faciles à mettre en oeuvre qui transforme le signal de la prise OBD en signal RS-232 Série pour l'ordinateur.

ELM 323 OBD (ISO) to RS232 Interpreter (ELM 323 pour protocole ISO 9141 pour BMW jusque 2001-2002)

ELM327 - OBD to RS232 Interpreter (v1.3a)
ELM327 - OBD to RS232 Interpreter (v1.4b)
ELM327 - OBD to RS232 Interpreter (v2.0)

il n'y a pas de ELM327 v1.4a, or v1.5, or v1.5a v2.1! certains fabricants chinois ont fait des clones, 'v1.4a', or a 'v1.5', or a 'v1.5a' mais Elm Electronics n'a jamais fait. c'est pour ca que certains fonctionnent mieux que d'autres.



(ELM 327 pour protocole CAN pour BMW de 2001 à 2013)

  ELM320 ELM 322 ELM 323 ELM 325 ELM 327 ELM 328 ELM 329
   SAE J1850-PWM X       X
   SAE J1850-VPW   X     X
   ISO 9141-2     X   X
   ISO 14230-4 (slow)     X   X
   ISO 14230-4 (fast)     X   X
   ISO 15765-4 (CAN)         X   X
   SAE J2411 (SWCAN)         X   X
   KW1281 (SAE J2818)
   SAE J1939 (250kbps)         X   X
   SAE J1939 (500kbps)         X   X
   SAE J1708 (J1587)       X
   SAE J1708 (J1922)       X

Historique des logiciels et outils de Diag renault

Renault:

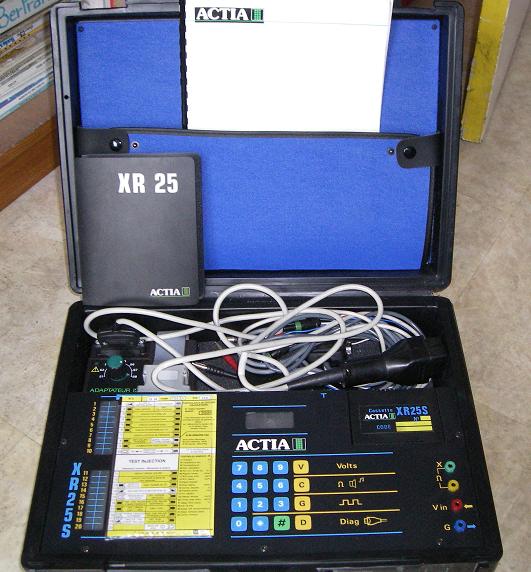

- XR25 (Renix puis Actia).  Née avec la R25, petite valise électronique dédiée, conçue à l'origine pour les calculateurs Fenix.  Arrêt des mises à jour en 2000 (Clio II )

renault_diagnostic_xr25-chapitre-17.pdf

- Optima 4300 Souriau, Analyseur de gaz souriau optima 4030 Appareil mesureur des gaz d'échappement des moteurs à combustion à allumage par compression pour coefficient d'opacité, nombre de tours et température de l'huile. ( Diesel)

Analyseur de gaz souriau optima 4030 Analyseur de gaz souriau optima 4030 2

souriau_optima_4030_manuel_datasheet.doc (si vous l'achetez d'occasion, bien vérifier que vous avez TOUTES les sondes, la temperature d'huile, la pince induction regime moteur etc...)


- Optima 5800 Souriau, racheté par Sagem: station complète comprenant aussi les mesures analogiques (yc lampe strobo)

optima 5800 renault

renault_spider_manuel_injection_optima_xr25.pdf : le chapitre 17 explique la mise au point et le diagnostique avec cet outil...


- NXR (Actia): éphémère remplaçante de la XR25.  A base de carte PC mais pas évolutif du tout alors que la révolution électronique pointait son nez.  Lancée en 1998, abandonnée en 2000


- Clip (Sagem, racheté pas Johnson Controls): entièrement à base de PC portable protégé par une malette.  PC raccordé à des cartes d'interface et d'acquisition (une digitale, une analogique) situées dans la base de la malette.  Lancé en 2000.  Le soft reprend une partie de l'héritage de l'Optima 5800.



Renault CAN Clip V127 V133 V134 V135 V143 Renault Diagnostic

renault diagnostique panne moteur



En cherchant sur internet le prix ou un fournisseur de ELM327, on trouve souvent les expressions suivantes : elm327 bluetooth pour mettre sur android , elm327 renault, elm327 peugeot, elm327 ebay (attention aux modeles) , elm327 free software, probleme elm327, elm327 driver, elm327 usb, ELM327 logiciel iphone gratuit (ca existe mais certaines fonctions UTILES sont bridées dans l'application gratuite)



Voici un exemple où l'on peut integrer la video et les parametres OBD sur le smartphone ca fonctionne en bluetooth sur android : vous pouvez telecharger Torque gratuit pour tester.



Diagnostique mutimarque : ca existe ? oui mais quelque soit la solution multimarque choisie vous ne pourez JAMAIS tout faire avec une seule "valise" le standard n'existe pas helas dans ce domaine.

Avant d'acheter un logiciel, un boitier et un cable, commencez déja par vérifier le protocole utilisé par votre vehicule. (attention la réponse n'est pas simple sur les forums, beaucoup n'y connaissent rien).

Protocole OBD ? votre voiture utilise obligatoirement un de ces formats de données. une fois que vous connaissez le format de donnée, vous pouvez demander au fabricant de valise si son boitier sait LIRE & ECRIRE dans ce format et si son logiciel à installer sur le PC sait LIRE & ECRIRE dans ce format !





Forme prise
Protocole OBD
   SAE J1850-PWM
   SAE J1850-VPW
   ISO 9141-2
   ISO 14230-4 (slow)
   ISO 14230-4 (fast)
   ISO 15765-4 (CAN)
   SAE J2411 (SWCAN)
   KW1281 (SAE J2818)
   SAE J1939 (250kbps)
   SAE J1939 (500kbps)
   SAE J1708 (J1587)
   SAE J1708 (J1922)

Pour l'OBD, 9 fois sur 10, la FORME de la prise est la meme... voici des reperes pour vous aider a trouver le bon protocole :
