Boite Valise Chassis Rack pour l'APRS radioamateur !

Afin d'etre professionnels et crédibles vis à vis des autorités et aussi du Grand Public il faut absolument avoir un packaging radio propre. en uniformisant les formats, surtout pour les relais et les stations fixes, cela permet d'avoir des éléments interchangeables par région ou par département. Les Américains l'ont fait, les Anglais l'ont fait, les Allemands l'ont fait...

(imaginez la tete des autres durant la réunion...comment etre crédible....) le but ici n'est pas de critiquer, bien au contraire, on voit bien que la configuration ci dessus fonctionne, l'UI-View APRS est opérationnel... mais comment faire le meme avec une meilleure présentation, une meilleure fiabilitée..imaginez qu'il faille changer 3 fois de salle de réunion...avec cette quincaillerie sous le bras... Hi ! L'autorité suprême (hi) est l'YL..si vous avez peu de place, ce type de rangement fonctionnel APRS et Phonie la séduira...

Boite Chassis Rack pour l'APRS radioamateur !

le standard est le rack 19"

Le Rack 19 pouces est un système standard (EIA 310-D, CEI 60297 et DIN 41494 SC48D) pour monter divers modules électroniques les uns au-dessus des autres. Le rack est constitué de deux façades verticales en métal espacées de 18 pouces (soit 457,2 millimètres). Des trous sont forés à intervalles réguliers sur la partie frontale du rack de manière à ce qu'ils soient espacés de 18,3 pouces (soit 464.82 millimètres). Ce qui donne une largeur totale de rack de 19 pouces (soit 482.6 millimètres). concernant le prix d'un rack complet "neuf" c'est assez cher, mais sur le boncoin, on trouve des baies informatique 19", des rack industriels 19" des flight cases de DJ 19" entre 20euro et 150 euro !



Rappel : 1 Pouce = 2.54mm

Unit

Dimension (W x H x D)

1U

19" x 1.75" x 17.7"
19" x 1.75" x 19.7"
19" x 1.75" x 21.5"

2U

19" x 3.5" x 17.7"
19" x 3.5" x 20.9"
19" x 3.5" x 24"

3U

17.1" x 5.1" x 25.5"

4U

19" x 7" x 17.8"
19" x 7" x 26.4"

5U

19" x 8.34" x 19.67"
19.1" x 8.75" x 26.4"

6U

19" x 10.5" x 19.5"

7U

17" x 12.2" x 19.8"

Pour info, une "face avant" tole noire epaisseur 1.5mm peinture epoxy coute 3Euro ! libre à vous de la decouper et d'encaster vos équipements, leds, alims etc...proprement ! Pour les activités Radio phonie et APRS, partez sur sur 3U, soit 132mm de haut, on en trouve partout sur leboncoin, ebay etc... c'est la hauteur la plus répandue au niveau mondial !

Plan au format PDF hauteur 3U pour avoir une idée des cotes en mm

Important : bas besoin d'investir dans la boite en premier ! c'est un standard international, donc vous faites votre équipements dans le format en respectant les cotes. si un jour , il faut le donner à une autre région ou un autre OM, l'équipement se montera grace aux percages de la face avant !

Si vous etes en appartement, l'YL va aimer l'idée que tout soit rangé dans une boite propre ! (et vous, juste à mettre l'antenne et etre QRV...)

on peut aussi facilement transformer du matériel fixe en matériel Tactique ou matériel mobile. sans parler anticipation ni crise ou catastrophe, cela veut dire que l'on peut prendre son matériel radio (phonie/APRS) en 5 minutes, aller en vacances et avoir son matériel pret à servir. Sans partir en vacances, on peut aussi emenner son matériel au radio-club proprement. je ne parle pas des réunions avec les autorités... les Geeks et bricolos sont les malvenus. si vous avez une malette 19" vous devenez un interlocuteur de choix...pensez aussi à votre valeur ajoutée...proposez aux autorités des modes de communications qu'ils n'ont pas... videos, météo, APRS localisation des chasses neiges par exemple :

un exemple concret dans un pays : violentes chute de neiges et blocage de voies principales et secondaires. l'équipe d'OMs avait 10 trackeurs APRS prets avec radio et antennes magnétiques. un tracker par engin ! l'OM au PC a pu projeter sur l'ecran de la salle d'opération la position et la progression des 10 engins ! (sans coup de fils, sans appel VHF et de maniere fiable). pour recentrer sur le sujet des boites, si vous arrivez en salle d'Opération et de commandement avec vos fils vos prises et votre quincaillerie de bidouilleur...vous ne serez pas crédibles.

L'interet de ce flight case est de se démonter DEVANT et DERRIERE ! on est toujours sur du 19", donc le systeme qui etait dans une baie "fixe" relais ou maison, peut devenir mobile dans une valise en quelques minutes (4 vis latérales entraxe 46.5mm / 18.3")

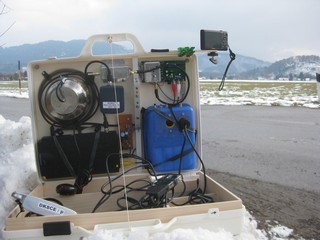

Ci dessous l'exemple d'un radioamateur Autrichien : regardez son mini rack 19" le suit dans toutes les missions !

A la maison dans le shack ! en mobile à partir d'un point haut lors d'un entrainement et installé dans le PC commandement des pompiers !

voici des exemples en boite 19" remarquez la variété de montages possibles dans cette largeur :

Pour le transport et le stockage plus discret du rack 3U il existe des sacs bien pratiques ! voici un des plus connus pour les DJ : le Stagg Rb-3U



Boite Tolerie pour l'APRS radioamateur !

Le TAC COMM (tactical communication) est joli, mais pas standard au niveau dimensionnel (pas cher et peut etre refait facilement avec de la tolerie)

http://www.tac-comm.com/

TRC-1 (7.5M) Powerpoint Presentation (ppsx, format office 2007-2010)



Valises pour l'APRS radioamateur!

Les VALISES : le seul interet des valises type pelican case ou pelicase c'est leur étanchéité ! car pour la mise en oeuvre ce n'est pas pratique...nos radios se regardent par le DEVANT alors que les valises s'ouvrent par le DESSUS ! en revanche pour une utilisation terrain ou il y a risque de pluie, submerssion, poussiere boue etc... c'est l'ideal.. avant de construire une valide, il faut regarder ce que les autres ont fait et selectionner les éléments selons la méthodes suivantes :

1 - je liste tout ce que j'aimerai (meme les trucs fous) 2- je mets un coup de fluo sur le minimum indispensable 3- je positionne le minimum dans la valise (gabarit en carton) et je regarde ce que je peux mettre en superflu apres... (attention à la dissipation thermique)

Ci dessous des photos vues sur le net (toutes les photos appartiennent à leur propriétaires respectifs, uniquement ici à titre informatif pour donner des idées aux radioamateurs. photos taken on the web here only for informative purpose in order to help french Ham radio to built their own radio gobox cases)

Voici ci dessous une malette (qui pourrait etre en rack 19") avec un pocket phonie et un pocket APRS. simple propre net !

Ici on peut noter la batterie, les aimants, le plan de masse intérieur et la carte GPS...





















  •
