GPS Gratuit pour Montage APRS ou Arduino( pas un logiciel GPS gratuit mais un vrai GPS)
Sous ce titre un peu provocateur (mais réel) voyons ce dont nous avons besoin comme GPS
Faut il un écran ? pas nécessaire
Faut il une batterie ? pas nécessaire
Faut il pouvoir entrer les radars fixes ? Hi non plus , pas nécessaire
Faut il de la précision et un rafraîchissement rapide ? entre 5 et 15 mètres de précision c'est parfait. une position toute les secondes 1 Hz c'est parfait. un GPS 5 Hz nous donnera une précision entre 1 et 5 mètres, mais est ce bien nécessaire... (on ne saura pas le traiter à 5 Hz en APRS...)
Faut il que les données sortant du GPS soient d'un format particulier ? OUI : NMEA 0183 (La norme NMEA 0183 est une spécification pour la communication entre équipements marins dont les équipements GPS)

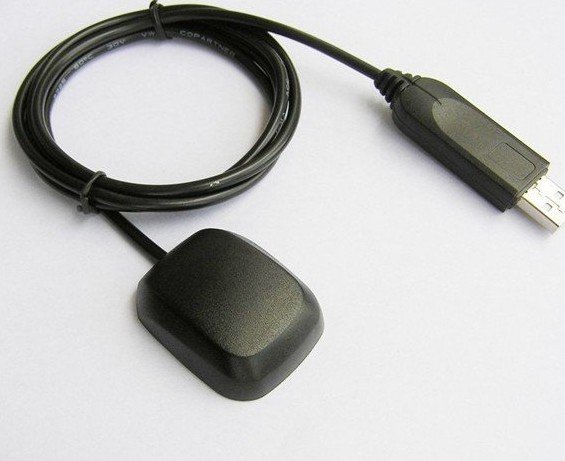

Un sortie USB suffit ? NON car un GPS USB n'est pas exploitable directement par le Tracker APRS, il faut absolument un port Série RS-232 qui ressemble à ca :
: s'il n'y a pas de câble mais une sortie NMEA "serial", ca ira aussi... (celui de gauche est incorrect "trop récent" celui de droite est "parfait"

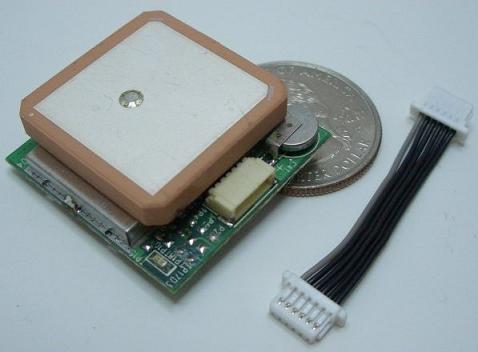

une puce GPS peut aussi convenir : voici ci dessous une puce GPS EM406 (notez la petite pile soudée pour les mémoires et les éphémérides...)

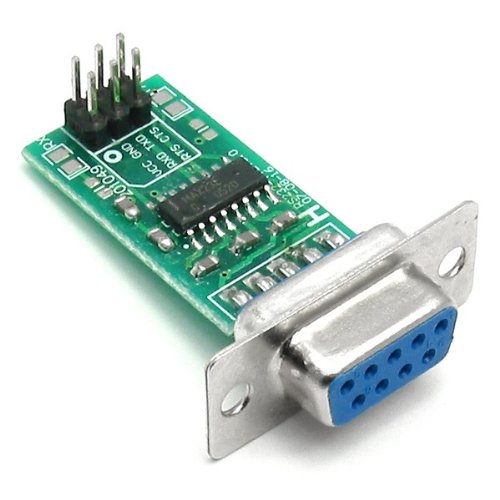

Pour faire des niveaux logiques propres il faut passer par un MAX232 ainsi TOUS les appareils pourront communiquer ensemble. voici la version "série DB9"
adaptateur MAX 232 RS232 TTL. Convertissez facilement des signaux de communications série en sortie TTL depuis et vers un port d'ordinateur RS232 serial COM. Compatible avec tous les micro-contrôleurs, comme les PIC, les Atmel ou n'importe quel autre système muni de communications séries TTL. Parfait pour tous vos projets électroniques RS232 à TTL. (Attention, on peut faire cette carte soit même avec un MAX232 des condensateurs, un PCB, mais ce produit coûte 6 euro...)

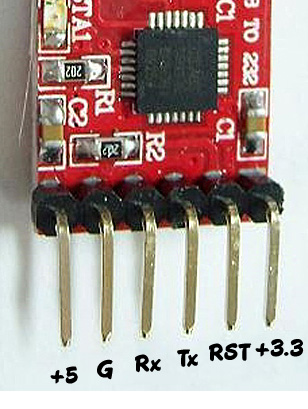

La version USB n'est pas fort utile pour aller du GPS vers le trackeur APRS, en revanche, elle permet de se brancher directement sur le PC, d'avoir un GPS pour google earth pas cher, et SURTOUT D'AVOIR UNE ALIM 3.3 VOLTS pour le Trimble.. (prix environ 6-8 euro). je mets ici un driver qui est fort utile quand le PC n'est pas capable d'émuler un port RS232. CP210x USB to UART Bridge VCP Drivers Windows XP/Server 2003/Vista/7 (v6.5.3)
Voir aussi la page consacrée aux problèmes de communication avec les adaptateurs USB/série
Description
EN COURS DE REDACTION
Comment trouver une radiosonde gratuite ? tout est sur radiosonde pas besoin de refaire un site qui est très complet (et à jour !)
http://www.radiosonde.eu/RS01/RS01N01.html
une petite info : pour que le GPS soit "gratuit" ce n'est pas la peine de faire 150km aller par l'autoroute + retour : sinon autant acheter un module à 50 euro et vous êtes tranquille... par exemple on trouve entre 35euro et 50 euro en Europe des :
Navilock 60418 NL-550ERS ublox5 RS232 module
Navilock NL-507ETTL u-blox TTL Module
GPS GlobalTop PA6H, GPS receiver (MediaTek MT3339) external + patch FGPMMOPA6H
Globalsat EM-406A GPS Module
Unitraq GT-320 GT-525 GT-571 GT-720 GPS Modules / low price gps module / Low Cost GPS Module
Columbus V-800 66 channels MTK II, 5hz (pour 100euro : precision <2 mètres, 5 mesures à la seconde.. mais est ce bien nécessaire pour l'APRS.... on n'est pas géomètre...)
Ce que l'on recherche dans les sondes, ca ressemble à ca...
les images sont à peu près à l'échelle...
Attention, on ne jette pas le reste de la radiosonde, (on a besoin de l'alim, de l'antenne...)
MODELE N°1
Tout est ici, il suffit de suivre la procédure.
http://www.radiosonde.eu/RS03/RS03Z/RS03Z04.html
MODELE N°2

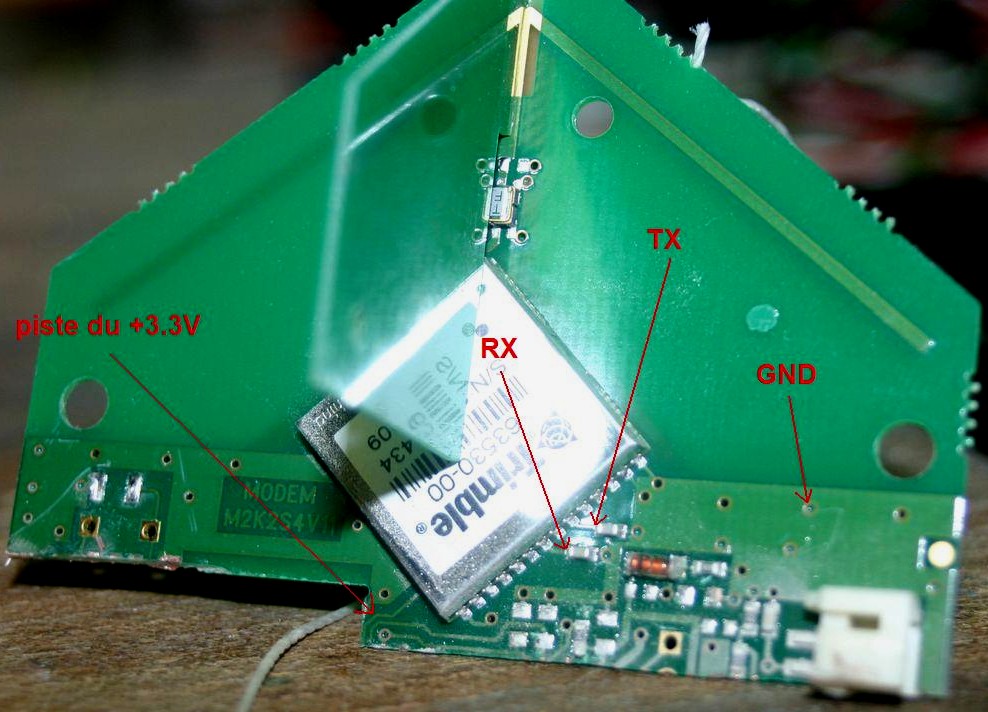

il faut alimenter en 3.3 volts et ce module sort directement du NMEA... ci dessous l'excellente photo d'un OM qui résume bien la procédure...attention a ne pas casser trop vite l'antenne sapin de noël...
A COMPLETER
MODELE N°3 (cliquez pour la haute résolution) / tests en cours pour déterminer les meilleurs points de contacts...
Merci à Sylvain pour avoir partagé sa page dédiée au câblage sur M10 du GPS. Sa méthode est propre, non destructrice, on vient se piquer là où il y a les données à prendre. les connecteurs sont propres. Ce montage très fonctionnel est fait pour durer. il est d'ailleurs utilisé en mobile pour donner des trames NMEA à manger au pc portable....
Pour plus de détails, vous avez son site web avec une procédure à suivre afin de câbler correctement.
http://f1bsw.wordpress.com/utilisation-du-gps-de-la-m10/
Table de comparaison entre les différents modules GPS que l'on peut trouver gratuitement dans les radiosondes M2K2
regardez principalement le LASSEN IQ 46240-25 et le COPERNICUS II 63530-00 (Attention dans les M2K2, ce sont des Lassen SQ et non IQ, voir PDF n°2)
GPS Gratuit RS Trimble GPS comparison.pdf (jan 2012)
GPS Gratuit RS Lassen_iQ_SQ_Comparison_Rev1.pdf (ici on voit la différence)

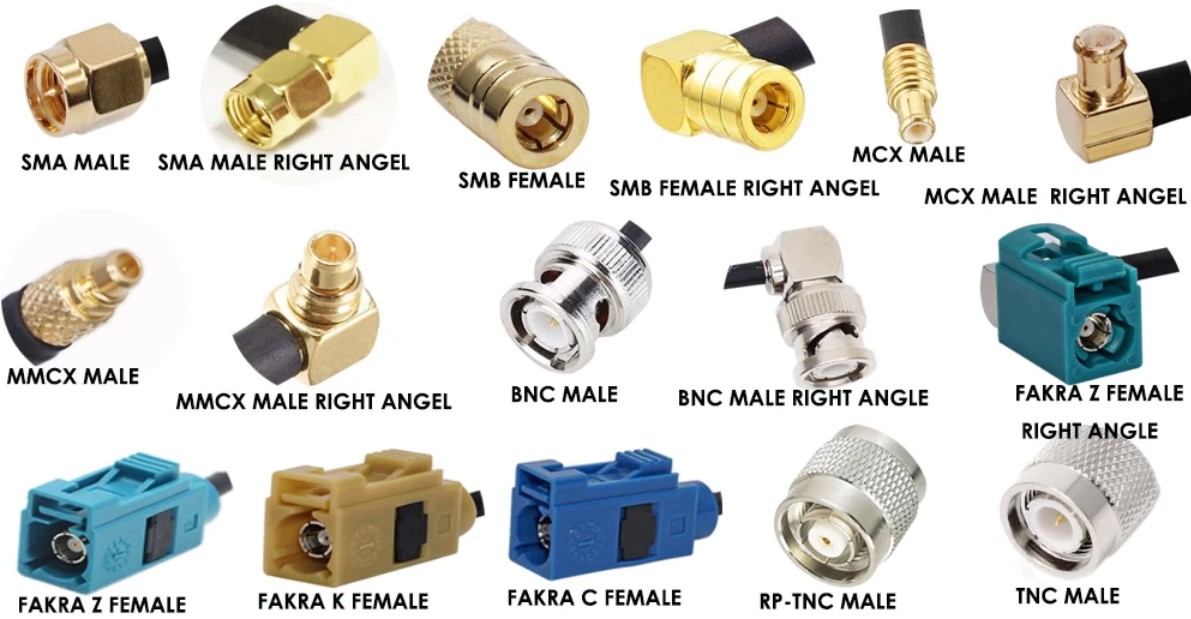

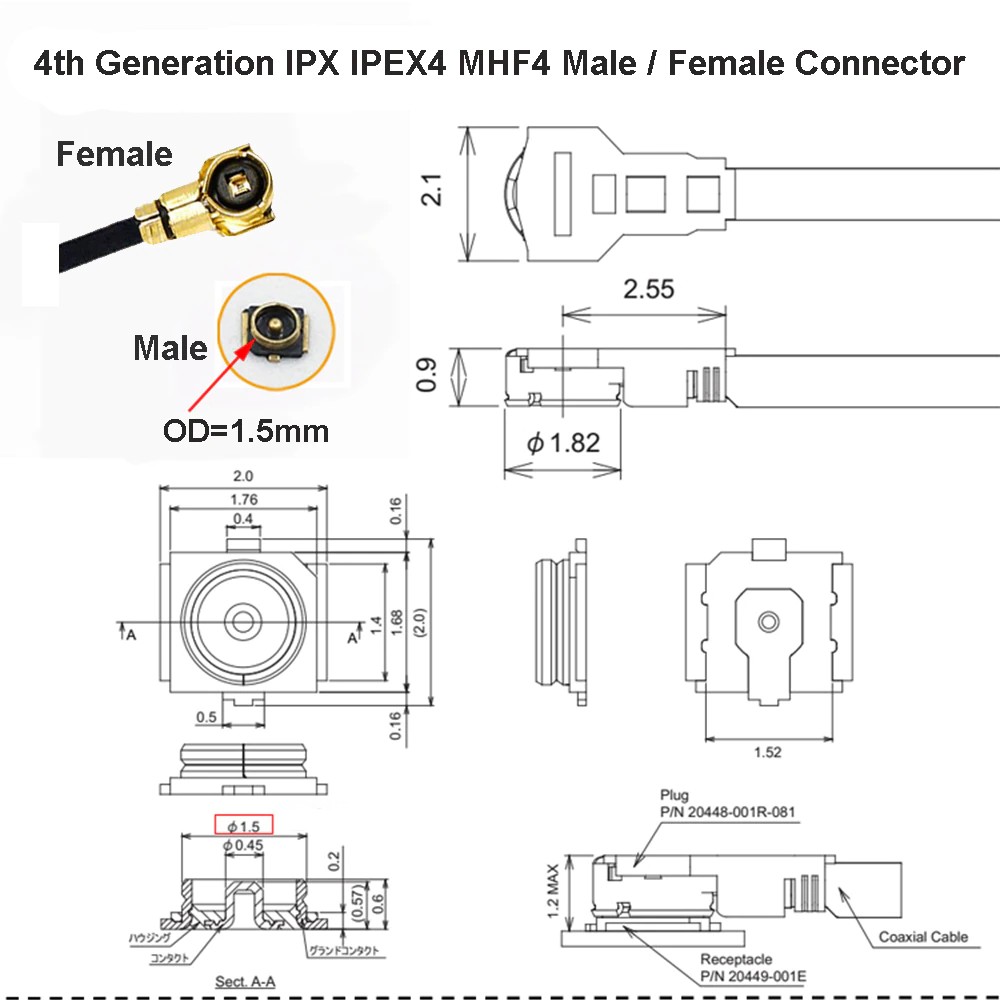

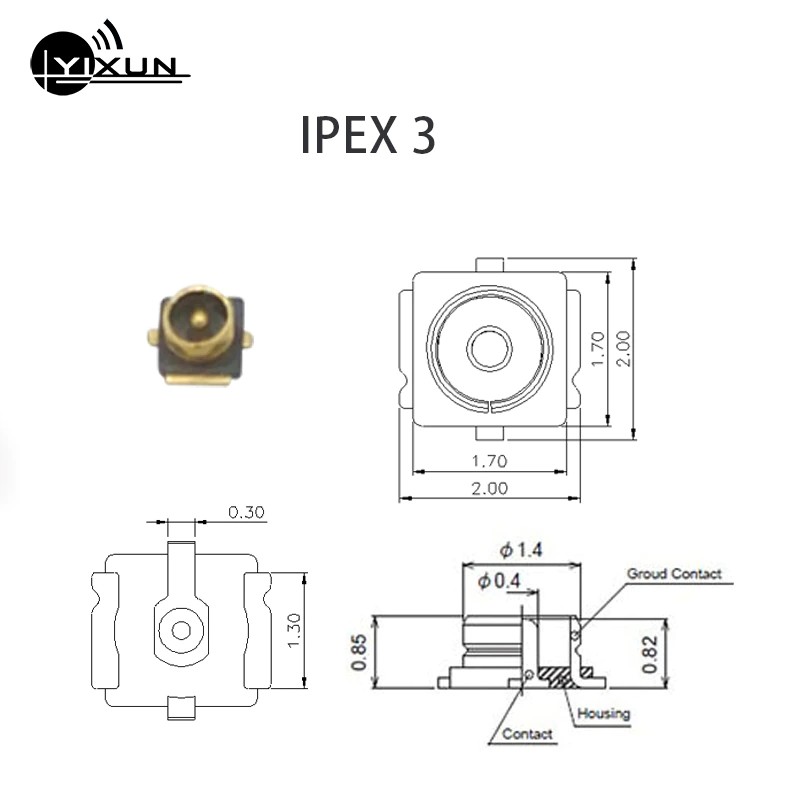

Suite à de nombreuses questions sur la partie antenne : oui il est possible de commander sur aliexpress des antennes céramiques pour améliorer la réception, attention toutefois au connecteur présent, en 2021/2022 on voit que l'on peut trouver de tout (hélas)
SMA MALE SMB RIGHT ANGLE SMA RIGHT ANGLE SMB FEMALE MCX MALE MCX RIGHT ANGLE MMCX MALE MMCX RIGHT ANGLE BNC MALE BNC RIGHT ANGLE TNC MALE RP TNC MALE FAKRA Z RIGHT ANGLE FAKRA Z FEMALE FAKRA K FEMALE FAKRA C FEMALE
Références techniques pour l'utilisation d'un module GPS Gratuit de radiosonde Trimble Lassen SQ
Lassen™ SQ GPS Receiver System Designer Reference Manual
196 pages de PDF en anglais sur le module (non nécessaire)
http://f4ewz.free.fr/gps_trimble/LassenSQ_0601screen.pdf
Lassen SQ GPS Module
Low-power, micro-sized GPS solution for mobile products
2 pages de PDF en anglais (fiche technique)
http://f4ewz.free.fr/gps_trimble/lassensq_module_gps.pdf
LP2985 150 mA, fixed-output voltage régulateur
22 pages de PDF en anglais sur le regulateur 3.8 volts (fiche technique)
http://f4ewz.free.fr/gps_trimble/LP2985regulateurtension3.8VGPS.pdf
MAX232_DUAL EIA-232 DRIVERS RECEIVERS
9 pages de PDF en anglais sur le MAX 232 (page 7, figure 4 très utile)
http://f4ewz.free.fr/gps_trimble/MAX232_DUALEIA-232DRIVERSRECEIVERS.pdf
Tutorial Logiciel Trimble GPS Monitor July 08, 2007
20 pages de PDF en anglais sur l'utilisation du logiciel de réglage Trimble (utile)
http://f4ewz.free.fr/gps_trimble/TrimbleGPSMonitor_V1-2.pdf
Logiciel TrimbleMon_V1-06-0.exe
Indispensable pour le paramétrage (testé sous Windows 98, Millénium, XP SP2)
http://f4ewz.free.fr/gps_trimble/TrimbleMon_V1-06-0.exe
Logiciel Trimble tsipchat_1-091- MS-DOS
Pour les inconditionnels du MS-DOS (testé, fonctionne aussi !)
http://f4ewz.free.fr/gps_trimble/tsipchat_1-091.exe
Pour les GPS avec Arduino, il existe des Bibliotheque toute prête (a modifier selon ses besoins)
http://arduiniana.org/libraries/tinygps/
Vous pouvez télécharger aussi le logiciel GPS pour arduino gratuitement ici :

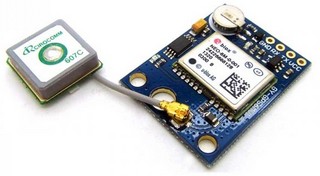

Update de Octobre 2014 : on trouve des Ublox NEO-6M GPS Module à moins de 15€ en Neuf (bien verifier si il y a la pile de sauvegarde ou pas)

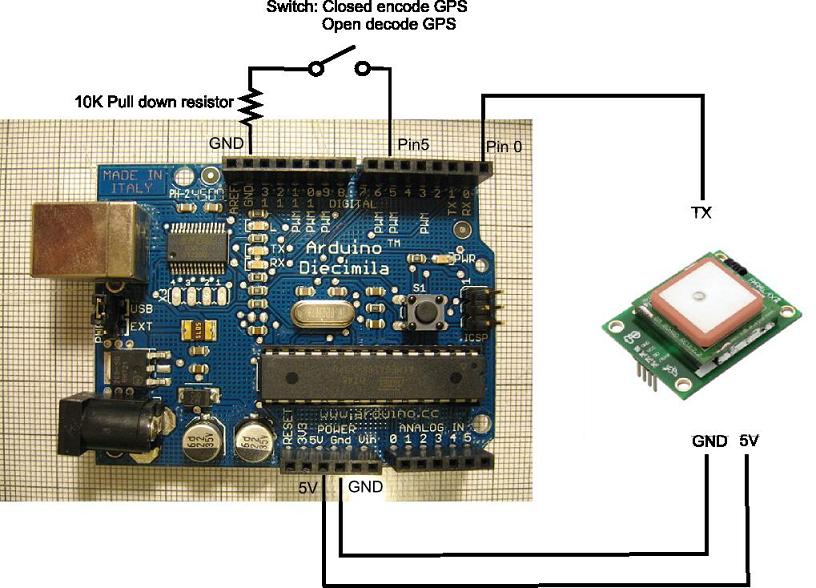

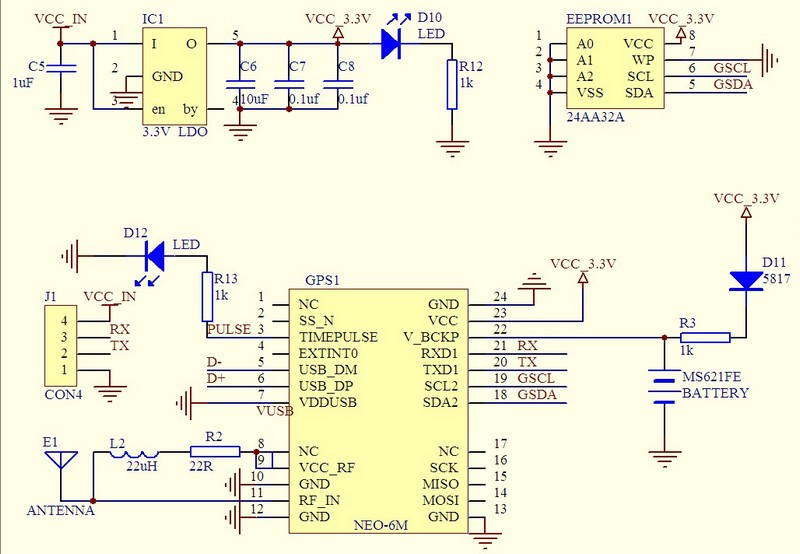

Voici un Schéma classique de câblage pour de petit GPS
Voici le ZIP contenant le logiciel de test (Octobre 2014), ci dessous : 100 % des datasheets avant qu'elles ne disparaissent du fait des nouveaux modèles des constructeurs.
LEA-6_NEO-6_MAX-6_HardwareIntegrationManual_(GPS.G6-HW-09007).pdf
LEA-6R-Fw703_ProductChangeNote_(UBX-13001339).pdf
NEO-6_DataSheet_(GPS.G6-HW-09005).pdf
NEO-6_ProductSummary_(GPS.G6-HW-09003).pdf
Timing_AppNote_(GPS.G6-X-11007).pdf
u6_PowerMgt_ApplicationNote_(GPS.G6-X-10014).pdf
u6-NewPCBCuttingProcess_IN(UBX-13002729).pdf
u-blox 5 6 GPS-USB_with_LINUX(GPS.G4-CS-07059).pdf
u-blox6_ReceiverDescriptionProtocolSpec_(GPS.G6-SW-10018).pdf
ubloxgnss_sensor_windows_3264_v2.1.0.5.exe.zip
ubloxgnss_usbcdc_windows_3264_v1.2.0.8.exe.zip
ucenter_ProductSummary_(UBX-13003929).pdf
u-Center_UserGuide_(UBX-13005250).pdf
u-center_v8.15_public_release_notes_(UBX-15012167).pdf
USB_with_LINUX(GPS.G4-CS-07059-A).pdf
USB-Driver-WindowsCE_UsersGuide_(GPS.G4-CS-06003).pdf
USBSensorDriverForWindows7(GPS-SW-09012).pdf
Windows CE USB drivers-ubxusbser.zip
(clic droit pour afficher l'image en grand ! )

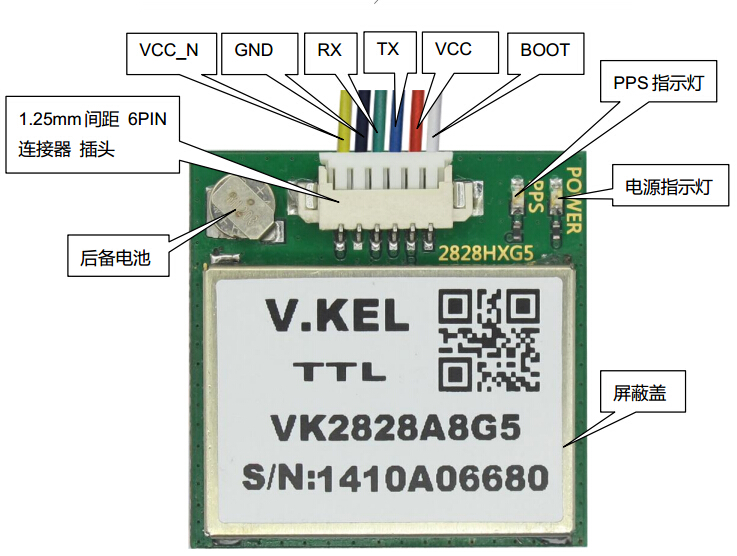

Update Juillet 2015 : on trouve des GPS à moins de 7€ ! "VK2828A8G5 G-Mouse GPS Module GPS Navigation Board w/TTL Level Antenna" / VK16HX newly version
| VK2828A8G5 Spécification: | VK16U6 ublox GPS Tracking Module |
|
w/4mm Ceramic Antenna TTL Output Features: - 25*25*4mm GPS antenna - TTL level output - Adopts KDS 0.5PPM hgih precision TCXO - Built-in RTC cystal hot start = Built-in EEPROM = 5Hz location refresh speed - Support AssistNow Online and AssistNow Offline A-GPS service Specification: - Main chip: Ublox - C/A code: 1.023MHz - Receive frequency: L1[1575.42MHz] - Follow channel: 50 - Support DGPS[WAAS, EGNOS and MSAS - Support operation system: Windows 8/7/Vista/XP/CE - Adopts 25*25*4 ceramic antenna |
References techniques pour l'utilisation d'un module GPS Gratuit de radiosonde Trimble Copernicus II
Fiche Technique "datasheet" du GPS Gratuit radiosonde Copernicus II fev 2011
Notes Techniques GPS Module Trimble Copernicus Aout 2011 (montage, soudure, pinoches, schéma d'alimentations) , il s'agit des 8 pages les plus utiles !
Reference Manual For GPS Modules with Firmware Version 1.05
Reference Manual For GPS Modules with Firmware Version 1.07 Jul 2011Copernicus II P/N 63530-00
Aide PDF du logiciel de configuration windows GPS Studio Trimble Aout 2011 PDF 11Mo (parametrage, une bonne aide pour configurer les ports series avec des adaptateurs usb...)
Logiciel Windows Trimble GPS Studio Application 1.08.0 fev12
Logiciel Windows Trimble GPS Studio Application 1.09.0 mar12 Beta
TSIP and NMEA Application Developer’s Guide (pour les geeks..)
Adaptateur Convertisseur FTDI (USB / Série) (pour ceux qui n'ont pas un port série RS-232 en natif sur leurs PC)
Dans les recherches internets, on peut aussi trouver avec ces expressions module gps gsm, module gps pour autoradio pioneer , module gps usb, module gps rs232, module gps ipad, module gps gp-1, module gps ar drone, module gps gp-e2, module gps rs232, module gps usb, module gps raspberry pi. nous trouverez au meilleur prix ou gratuit si vous utilisez une radiosonde tombée du ciel !
IMPORTANT : A LIRE POUR QUE VOTRE INSTALLATION APRS FONCTIONNE
# le Relay n' est plus nécessaire normalement, mais SVP mettez cette config pour votre test ! ça ne sert a rien d' appliquer les nouvelles règles tant que le relais DIGI de votre quartier n' est pas a jour. Certains DIGI's ne répètent que "RELAY" (oui même en Mai 2012 !!! ). donc pour le test, merci de mettre RELAY,WIDE1-1,WIDE3-3 (et rien d' autre!)
j'ai testé sur 80 000km dans toute l'Europe sur 30 mois, c'est une config "passe partout".
1. le PACKET TRANSMIT INTERVAL sera entre 1 et 5 minutes minimum. (on envoi une trame toute les x minutes).
2. Le TM-D700 n'est pas performant sur ce paramètre, car le délai entre les trames est fixe, si on route à 60kml/H on a une trame toute les minutes, si vous etes sur le parking du supermarché, vous avez aussi une trame toute les minutes... (cela fait un pâté sur la carte et on transmet de l'information inutile car la Position est la même...)
3. On verra après que sur le nouveau TMD-710 ou le Foxtrak, nous avons le SmartBeaconing™ (transmission intelligente), cela permet de changer la temporisation entre 2 trames suivant les mouvements du véhicule.
